一、功能

    35~45%的变压器电气故障都与套管故障有关，尤其是套管的绝缘故障。潮气入侵、绝缘油变质以及绝缘纸老化都会造成套管绝缘介损的升高，随之将引起绝缘过热及快速老化以至最终导致绝缘崩溃。在一些绝缘老化的过程中，甚至早期都会出现局部放电。绝缘老化导致介损增大以致破坏绝缘。有些放电可能是由金属碎屑、数层绝缘纸穿孔引起的，当油污堆积在套管底部的瓷瓶上时，可能可以看到放电的痕迹。通常铁芯上的绝缘退化时套管电容C1（高压棒与测试末屏之间的电容）也会增加。介损的变化在绝缘退化的初期比较明显，之后电容的变化变得更为显著。测试（电压）末屏为在变压器正常运行时实现套管绝缘（对应于C1的部分绝缘）状态的监测提供了便利。

根据以往的经验，当电流变化达到1~2%时就视为绝缘开始老化；达到3~5%时就变得很严重；高于6~8%时将产生灾难性的后果，甚至可能发生爆炸事故。JSG5000套管在线监测系统可以分别监测到各回路0.1~0.2%的电流变化值，各电流测量回路都十分精确可靠。

二、适用范围

JSG5000套管在线监测系统统主要用于110KV及以上变电站的套管等高压设备绝缘状态的在线监测。随着传感器技术、计算机技术、通讯技术的发展和运用，结合现代人工智能技术和信息处理技术，绝缘在线检测技术得到迅速发展和应用。该系统在获得大量的数据基础上，分析设备的绝缘状态变化趋势，从中寻找危险征兆，并依据多项检测结果来综合判断运行设备的绝缘水平，是变电站实施状态检修重要的技术基础。

三、功能特点

◆“软、硬结合”自动补偿激磁电流的单匝穿芯式电流传感器，在大范围内的电流变化和温度变化情况下，能确保变换的准确度

◆ 分层分布式结构，避免了采用模拟量传输引起的干扰

◆ 全场同时取样技术，有效克服巡检时，PT信号发生了变化引起的误差

◆ 现地计算，数字化传输，抗干扰能力强

◆ 相互比较和趋势判断的智能分析系统

◆ 模块化设计，测量模块和分析模块均可互换，安装、维护简单

◆ 和主设备无电的联系，保证系统安全

◆ 可靠高速的数字通讯，实时监控系统运行状态

◆ 智能数据分析功能，对被监测设备的历史数据进行统计，并绘出其特性曲

◆ 实时报警功能，在对所监测的设备经过分析判断后，自动给出警示信号

◆ 数据远传功能，可以选用多种远传方式，配合强大的客户端软件，使不同地方的管理者都能根据自己的权限调用监测数据和结果

四、 技术参数

主要监测参数

设备名称和项目

监测参数

测量范围

测量精度

变压器套管

电流

50uA～1A

±1%+0.1mA

介质损耗

0～30%

±0.1%

等值电容

30pF～0.3uF

±1%

母线电压

电压

35KV～550KV

±0.5%

频率

45～55Hz

±0.1Hz

环境温湿度

湿度

0～100%RH

±5%

温度

-30℃～+125℃

±0.5℃

其它参数

设备外壳

316L防磁不锈钢或1U19英寸机箱

测量方式

实时同步测量技术，支持有线RS485和无线433MHz通信

上位软件

B/S和C/S相结合

通信方式

RS485或CAN或光纤或无线433MHz

智能通信组件(可选)

支持电力104规约或IEC61850规约

五、系统组成介绍

    JSG5000变压器套管在线监测系统由后台在线监测系统和现场监测系统两部分组成。

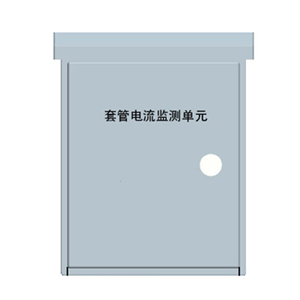

现场监测系统：主要由现场监测单元、电流传感器等组成。

后台在线监测系统：由智能通信组件(IED)、后台数据分析软件等组成。
