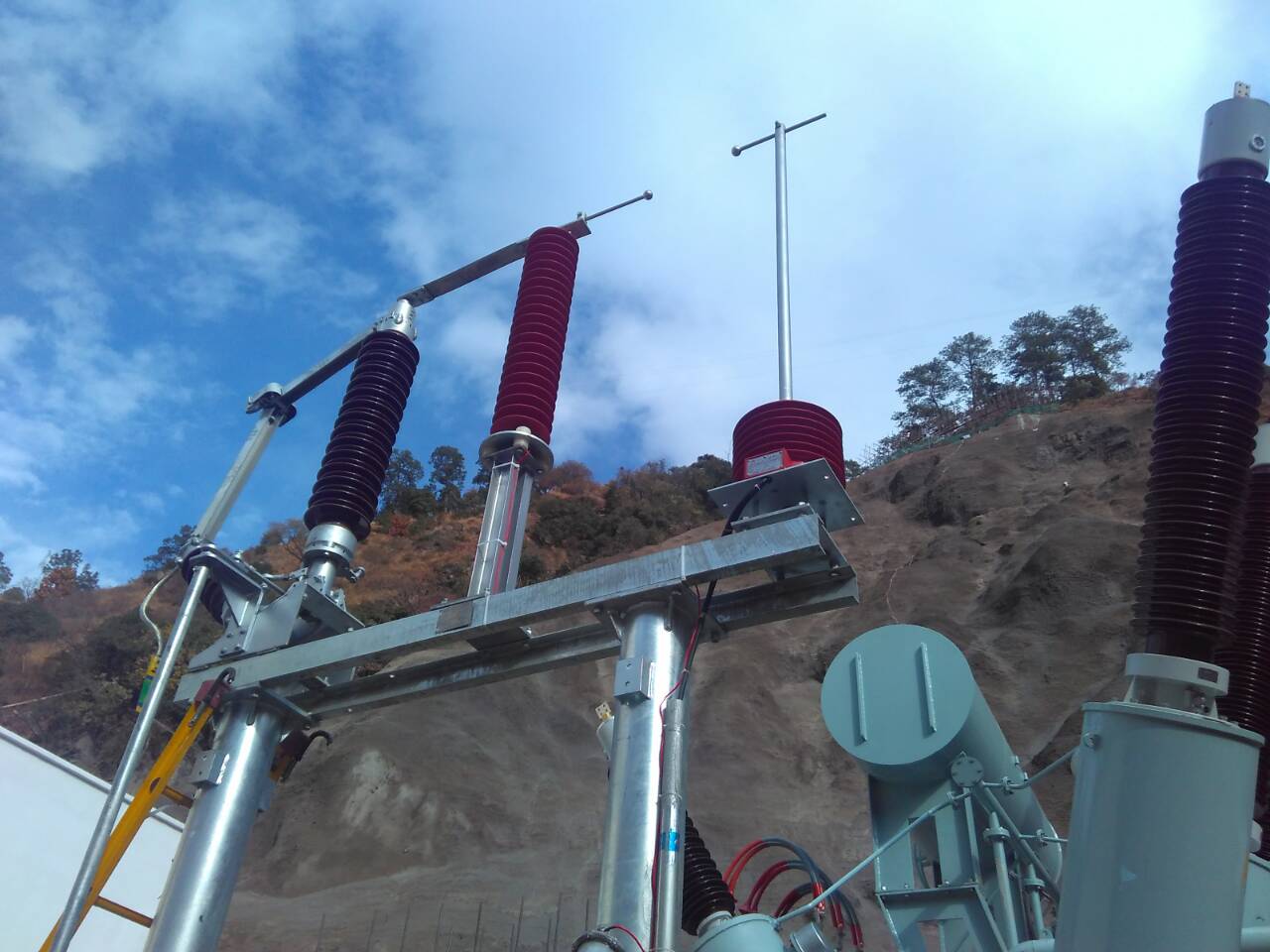

JS5000C型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成，是一套利于现场施工和安装的变压器中性点附件组合设备。该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起保护作用。

       当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。

       避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。

       组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。

一、产品特点

1、成套保护装置整体性强，现场组装快捷方便。

2、棒间隙为独立部件，选用不锈钢材质间隙距离易于调整。

3、支架采用热镀锌钢支架结构，牢固防腐。

4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀能力强，可配新型DSW4型电磁锁，供用户挂装编码锁。

5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。二次元件均采用国内名优企业或合资企业的优质产品。
